fujino

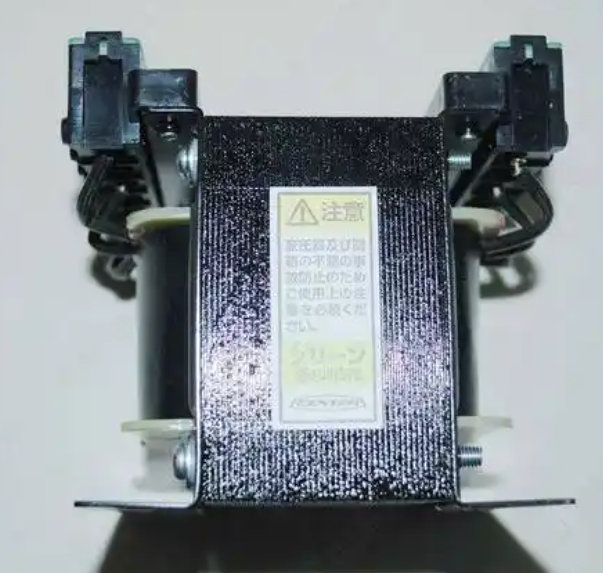

通用变压器
sd52-01kb2
sd52-02kb
sd52-03kb
sd52-05kb
单相复卷50/60hz
耐电压ac2kv
适用规格1kva小于等于jis c-6436、1kva大于jis c-5310/6436
100va～500va 表示a种绝缘（温度上升60℃以下kva～5kva 表示b种绝缘（温度上升80℃以下）
带1次-2次间静电屏蔽
rohs不含指令对象10物质
sd52 关于系列的配线、连接
每端子螺钉最多连接2根。
压接端子请使用带绝缘或绝缘管，确保绝缘距离。
直接连接电线时，请将电线的覆膜剥离长度切成比垫圈的宽度长1～2毫米左右，插入电线覆膜直至接触端子螺钉压板。连接两根电线时，请使用相同尺寸的电线插入端子螺钉的两侧，并按规定的扭矩切实拧紧。
sd52-01kb2
重量 （kg）11.2 尺寸 （mm）a：157、b：134、h：150 电压 （v）初级电压 440/460/480/500，次级电压 200/220/240 端子螺丝m4 系列 缩回尺寸 （mm）a：110、b：97 安装螺钉（推荐）m6 系列 容量 （va）1000 分 距离 （mm）终端数量： 8.7 兼容案例tyc-01k 系列 次级电流 （a）5
