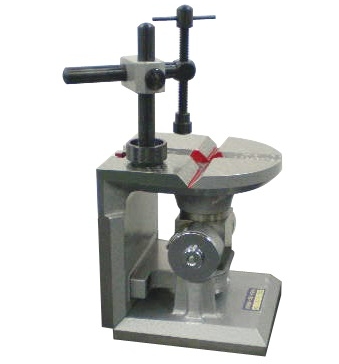

自由角度平台
na101
na102
na103
na104
na105
特征
可以前后左右倾斜。
所有方向均附有本尺刻度（1度）及副尺（5分钟）。
v形槽设置在2面上，分别确保与底面平行。
带固定工件的夹具（1个）。
规格
| 编号 | 标称 尺寸 | 尺寸 （长×宽×高毫米） | 平行垂直度 （μm） | 质量 （公斤） |
|---|---|---|---|---|
| na101 | 150 | 150×150×175 | 10 | 15 |
| na102 | 200 | 200×200×228 | 15 | 28 |
| na103 | 250 | 250×250×275 | 20 | 62 |
| na104 | 300 | 300×300×340 | 25 | 90 |
| na105 | 350 | 350×350×390 | 30 | 130 |
正弦平台
ne101
规格
| 编号 | 尺寸 （长×宽×高毫米） | 顶部尺寸 （长 x 宽毫米） | 倾斜角度 （度） | 滚筒 中心距 （毫米） | 平行度 （μm） | 质量 （公斤） |
|---|---|---|---|---|---|---|
| ne101 | 300×400×140 | 300×400 | 0-45 | 200±0.005 | 10 | 70 |
