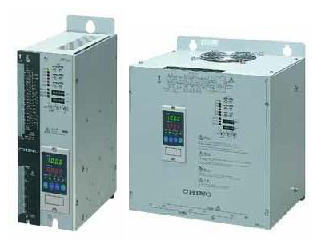

三相可控硅调节器jw系列
jw系列是用于三相控制的晶闸管调节器，结构紧凑，重量轻，能够进行高密度仪器测量。通过采用6臂控制，可控性得到改善。有两种控制方法，相位控制方法和分频控制方法，可以通过切换使用。对于相位控制方法，准备每个反馈控制类型的电压，电流，功率和没有反馈控制的类型，并且可以根据加热器的特性选择模型。
紧凑的整体结构具有
纤细结构和窄水平宽度，可以增加面板安装密度。设置通信单元（选项）
可以显示测量值，如当前电压值，当前值，功率值，每个参数的设置，切换操作等。标准安装了断开警报和电流限制
改善保护功能
晶闸管在过流时关断，负载短路时熔断器熔断，散热片过载时晶闸管门关断等，具有广泛的保护功能。
还可以进行用于三相控制的报警功能，如相位异常报警和缺相报警。
型号列表
| 控制方法 | 快速熔断保险丝 | 格式 | |
|---|---|---|---|
| 相位控制·电压反馈方法/分区控制方法 | 内置 | jw20030va006 | |
| 相位控制·电流反馈方法/分区控制方法 | 内置 | jw20030aa006 | |
| 相位控制·功率反馈方法/分频控制方法 | 内置 | jw20030wa006 | |
| 相位控制 - 无反馈/分度控制方法 | 内置 | jw20030na006 | |
| 分频控制方法 | 内置 | jw20030za006 | |
| 相位控制·电压反馈方法/分区控制方法 | 无 | jw20030vn006 | |
| 相位控制·电流反馈方法/分区控制方法 | 无 | jw20030an006 | |
| 相位控制·功率反馈方法/分频控制方法 | 无 | jw20030wn006 | |
| 相位控制 - 无反馈/分度控制方法 | 无 | jw20030nn006 | |
| 分频控制方法 | 无 | jw20030zn006 |
*电源电压：200 v，额定电流：30 a.
规范
| 阶段数 | 三个阶段 | ||
|---|---|---|---|
| 额定电压 | 400v ac（选用 380v / 400v / 440v 开关） 460v ac 480v ac 任一型号（主电路电源和控制电路电源均为普通电源） * 400v规格外接变压器规格可用 | ||
| 额定电流 | 指定10 a，20 a，30 a，50 a，75 a，100 a，150 a，200 a， 250 a，300 a，400 a，500 a | ||
| 额定频率 | 50/60 hz（自动选择） | ||
| 控制方法 | 相位控制方法，分频控制方法 | ||
| 反馈方法 | 电压，电流，功率反馈 | ||
| 外部设定输入 | 音量信号（推荐10kω） | ||
| 外部接触输入 | 外部信号无电压触点或开路集电极 （外部触点容量1 ma 5 v dc或更高） | ||
| 外部ct输入 | 0至5 a ac至额定电流 | ||
| 工作温度范围 | -10至55°c | ||
| 工作湿度范围 | 30至90％rh但是，没有冷凝 | ||
| 质量·尺寸 | 10 a，20 a. | 大约5公斤 | h325×w100×d 190 mm |
| 30 a，50 a. | 大约8公斤 | h325×w 200×d 200 mm | |
| 75 a，100 a. | 大约13公斤 | h325×w 288×d 220 mm | |
| 150 a至250 a. | 大约22公斤 | h325×w 420×d 240 mm | |
| 300 a至500 a. | 大约36公斤 | h495×w 420×d 240 mm | |
| 安装方法 | 面板安装 | ||
